Akıllı Adresli Loop Genişletme Kartı

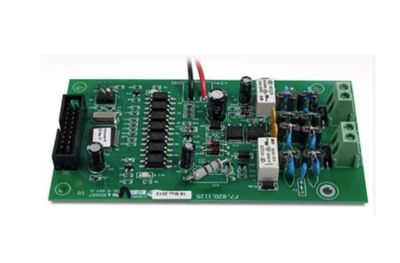

LC200 - Akıllı Adresli Loop Genişletme Kartı

* Çevrim cihazlarına bağlanabilir.

* Sisteme 242 adreslenebilir cihaz bağlamak için ek bir çevrim ekler.

Açıklama

* LC200 Çevrim Kartı, GST200 Serisi Kontrol Panelleri için isteğe bağlı bir karttır.

* Sisteme daha fazla cihaz bağlamak için ek çevrimlerin genişletilmesini sağlar.

* Tek kart, yalnızca bir kontrol panelinde kullanılır.

* Enerjili durumda kart takılmamalı veya çıkarılmamalıdır.

Kayıtlı cihazları görüntüleme: Kontrol panelinin türüne bağlı olarak menü seçeneği seçilmelidir.

Menü Seçenekleri:

BROWSE -> 1 Cihazları Gözden Geçir -> 1 Çevrim Cihazları -> Çevrim1, Çevrim2
Yön tuşları ile seçin ve Enter tuşuna basın.

Alternatif olarak:

BROWSE -> 1 Çevrim Gözden Geçir -> Çevrim1, Çevrim2
Yön tuşları ile seçin ve Enter tuşuna basın.

Başka bir yöntem:

MODE -> 1 Durum Oku -> 2 Sistem Noktası -> 1. Çevrim1, 2. Çevrim2
İlgili içeriği gözden geçirmek için 1 veya 2 numaralı tuşlara basın.

LED Göstergeler:

HL1 LED (Kırmızı): Çevrimler arasında geçiş yaparken yanar.
HL2 LED (Kırmızı): Çevrim girişi kesildiğinde yanar.
HL3 LED (Kırmızı): Ana kart ile iletişim kurarken yanar.

Bağlantı ve Kablolama

Ana Kart Bağlantısı: GST 200 Serisi Ana Kartı -> LC200

Düz Kablo: HF-20

Güç Yönetim Kartı Bağlantısı: GST 200 Serisi Güç Yönetim Kartı -> LC200

Güç Bağlantıları: +24V, GND

Çevrim Arayüzü Bağlantısı: LC200 -> Çevrim İzolatörü -> Adreslenebilir Alan Cihazları

Not: Çevrimde 32'den fazla cihaz varsa, bir çevrim izolatörü ekleyin. Her izolatör maksimum 32 cihaz yönetebilir.

Kurulum

* Kurulum yöntemleri, kontrol panelinin türüne göre farklılık gösterebilir.

* LC200 Çevrim Kartı, kontrol panelinin kabinine vidalarla sabitlenmelidir.

* Çevrim cihazlarının sayısını artırmak için genişletme gereken projeler için uygundur.

Teknik Özellikler

İletişim Arayüzü: Çevrim arayüzü

Çalışma Sıcaklığı: 0℃ ~ +40℃

Bağıl Nem: ≤ %95, yoğuşmasız

Sorun Giderme

Problem: Çevrim cihazları kaydedilemiyor.

Çözüm: Z0 ve Z1 voltajlarını multimetre ile ölçün. Voltaj 16V ile 20V arasında olmalıdır. Eğer değilse, kart arızalıdır ve değiştirilmelidir.

Garanti

* Ürün, tasarım, malzeme ve işçilik açısından garanti kapsamındadır.

* Yanlış kurulum veya talimatlara uygun olmayan kullanım durumunda garanti geçersizdir.

* Herhangi bir yetkili bayi veya çalışan, garanti koşullarını değiştiremez.

* Garanti kapsamı dışındaki ürünler için yerel distribütörünüzle iletişime geçin.

Özellikler

Ürün Kodu : LC200

Ürün Tanımı : GST200 Serisi Kontrol Panelleri için çevrim kartı, sistemde daha fazla cihaz eklemek için kullanılır.

Çevrim Cihaz Kapasitesi : 242 adreslenebilir cihaz

Kullanım Alanı : Kontrol panellerinde, daha fazla cihaz bağlamak için çevrim genişletme gerektiren projeler

LED Göstergeler :

HL1: Çevrimler arasında geçiş yaparken yanar
HL2: Çevrim girişi kesildiğinde yanar
HL3: Ana kart ile iletişim kurarken yanar

İletişim Arayüzü : Çevrim arayüzü

Çalışma Sıcaklığı : 0℃ ~ +40℃

Bağıl Nem : ≤ %95, yoğuşmasız

Kurulum Şekli : Kontrol paneli kabinine vidalarla sabitlenmelidir

Sorun Giderme : Z0 ve Z1 voltajlarını multimetre ile ölçün. 16V ile 20V arasında olmalıdır. Değilse, kart değiştirilmelidir.

Garanti : Tasarım, malzeme ve işçilik açısından garantilidir. Yanlış kurulum veya talimatlara uygun olmayan kullanım durumunda garanti geçersizdir.
