RS485 Network Kart (Class-A)

Ürün Grubu
:
Adresli Modüller
Marka
:
GST
Ürün Kodu
:
P-9945A
Liste Fiyatı
:
645,00 USD + KDV
İskontolu USD
:
645,00 USD + KDV
Havale ile
:
32.221,23 TL
Stokta Yok Stoklara düşünce haber ver
Telefonla Sipariş Ver.
30.000 TL Üzeri Kargo Bizden
Paylaş:
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Tavsiye Et
  • Resimler

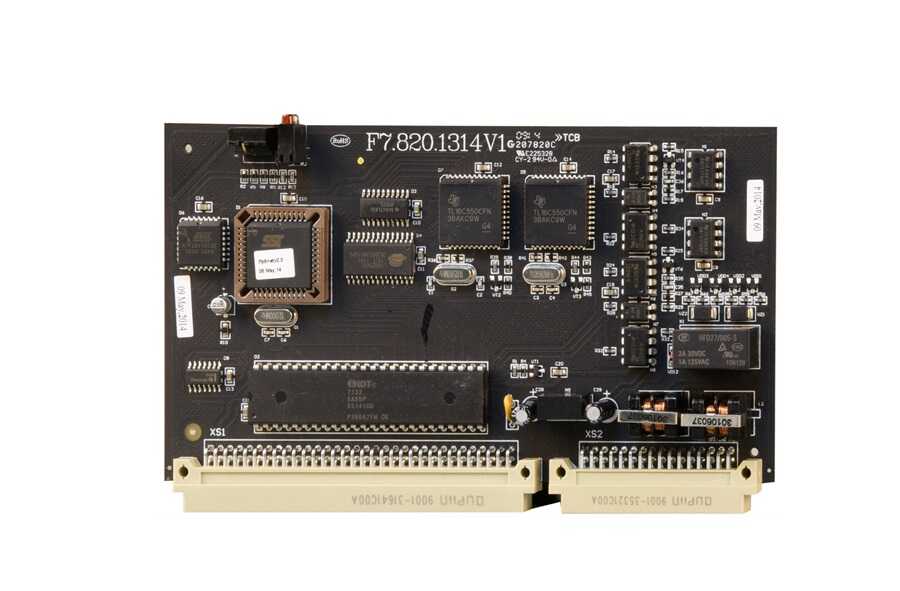

  • P-9945A RS485 - Network Kart (Class-A) (GST-IFP8 için)

    * İki fotoelektrik izolasyonlu RS485 arayüzü.

    * Ring (halka) ağlar için uygundur.

    Açıklama

    * P-9945A, GST-IFP8 kontrol paneli için isteğe bağlı bir karttır ve iki fotoelektrik izolasyonlu RS485 arayüzü sağlar.

    * Kart enerjili durumda iken takılmamalı veya çıkarılmamalıdır.

    * Panel açıldığında “Network OK” ifadesi görüntülenirse, bu başarılı kayıt işleminin gerçekleştiğini gösterir.

    LED Göstergeleri

    * Ana Arayüz (A1B1) İletişimi (HL1 LED):
    Yeşil renkli.
    RS485 ana arayüzü normal iletişimdeyken yanar veya yanıp söner.

    * Alt Arayüz (A2B2) İletişimi (HL2 LED):
    Kırmızı renkli.
    RS485 alt arayüzü normal iletişimdeyken sabit olarak yanar.

    Bağlantı ve Kablolama

    * P-9945A, GST-IFP8 çevrim kartına takılabilir.

    * DIP anahtarı, 1. konuma ayarlanmalıdır.

    * Çevrimlerin bağlantısı:
    O- -> I-
    O+ -> I+
    I+ -> O+
    I- -> O-

    Montaj

    * Kartın montajı, ana kart üzerindeki çevrim kartı yuvasına sabitlenir.

    * Bükümlü çift kablo kullanılarak halka ağı oluşturulmalıdır.

    Uygulama

    * P-9945A Çevrim Kartı, Loop Board üzerindeki yuvaya sabitlenmelidir.

    * Bu kartlar, bükümlü çift kablo kullanılarak halka ağı oluşturur.


    Teknik Özellikler

    İletişim Arayüzü : İki RS485 arayüzü

    İletişim Mesafesi : İki komşu düğüm arası maksimum 1200m

    Ağ Kapasitesi : Maksimum 32 GST serisi kontrol paneli

    İletişim Hızı (Baud Rate) : 4800bps

    İletişim Ortamı : 1.0 mm² veya üzeri bükümlü çift kablo, tercihen korumalı kablo önerilir

    Çevresel Sıcaklık : 0℃ ~ +40℃

    Bağıl Nem : ≤ %95, yoğuşmasız

    Montaj : Çevrim kartı yuvasına vidalar ile sabitlenir

    WEEE Bilgisi : 2012/19/EU (WEEE direktifi). Bu ürünler geri dönüştürülmeli ve yerel atık toplama noktalarına iade edilmelidir.

    Garanti

    * Ürün, tasarım, malzeme ve işçilik açısından garanti kapsamındadır.

    * Yanlış kurulum veya talimatlara uygun olmayan kullanım durumunda garanti geçersizdir.

    * Herhangi bir yetkili bayi veya çalışan garanti koşullarını değiştiremez.

    * Garanti kapsamı dışındaki ürünler için yerel distribütörünüzle iletişime geçin.
    Ürün Etiketleri
    P-9945A , RS485 Network Kart (Class-A) , GST Adresli Yangın Sistemi
